富士アセチレン工業の配管用継手の特徴
非鉄金属ニッケル基合金等の高機能材管継手の加工を得意としている。
高機能材の加工における専門知識と技術力は、業界でもトップクラス。ステンレス、ニッケル、アルミ、チタンなどの多岐にわたる素材に対応した配管用継手をご提供します。国内はもちろん、海外への納入にも対応可能です。
期待に応える価格と納期
自社工場を持っているため、社内設備だけで全ての製造工程に対応いたします。これにより、外部への委託コストが不要となり、トータルコストの削減につながります。また、当社では高価な材料も自社でしっかりと確保することで、比較的タイトな納期にも柔軟に対応いたします。内容や状況にもよりますが、ご発注から40日程度での納品が可能です。
取扱製品
検査方法
素材検査
- JIS規格品、ASME規格品、ASTM規格品を購入し、さらに肉厚や表面仕上げなど、弊社独自の素材受入れ検査に合格した素材のみを使用しております。
- 腐食試験、チェック分析、機械試験、低温衝撃試験等、御要求があれば実施します。御必要の場合、あらかじめ御相談下さい。
製品検査
加工工程中における中間検査及び最終製品の受渡し検査により、それぞれの規格、用途に適合した品質であることを確認した後出荷しております。
外観検査
目視により全数検査し、管継手の内外面とも使用上有害なキズ、シワ、その他欠陥のないことを確認しております。（限度見本との比較による。）
寸法検査
適用規格、仕様にもとづき直接測定により、抜き取り検査を実施。要望があれば全数検査にも対応。
検査証明書
発注時に御要求いただいた場合は検査証明書を発行致します。
その他、需要家の御要求に応じ、次の検査を実施致します。
水圧試験
試験条件をご提示ください。
気密試験
試験条件をご提示ください。
非破壊検査
浸透探傷検査又は、放射線検査を要求に応じて行っています。
浸透探傷試験
JISZ 2305に基づく認定検査員による
JISZ 2343（PT）
X線透過試験
JISZ 2305に基づく認定検査員による
JISZ 3105（X-RAY アルミニウム）
JISZ 3106（X-RAY ステンレス）
JISZ 3107（X-RAY チタン）
ASME S.5 Article1（PT・X-RAY）
ASME S.8 DIV.1 App.1（PT判定基準）
ASME S.8 DIV.1 UW51（X-RAY判定基準）
管継手と同一熱処理条件の供試材による溶接部引張、曲げ試験、シャルピー衝撃試験、硬度分布、腐食試験
関係検査機関、または需要家の立合検査にも応じております。溶接継手は通常その形状の複雑さのため水圧試験は行いませんが、弊社では形式検査を行ない、鋼管のJISに規格されている水圧試験圧力と同じ水圧に耐え、漏れのないことを確認し、保証しております。
資格・認定
弊社は、長年の経験と技術の蓄積を生かし、需要家様各位の高度化する御要求におこたえするため、日夜研究・努力し、現在下記の認可、資格を取得しております。

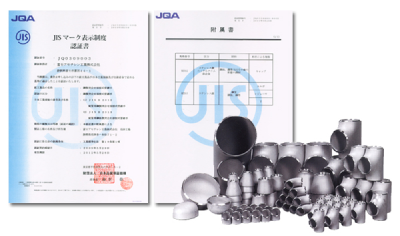

JISマーク表示許可
B2312（配管用鋼製突合せ溶接式管継手 認証番号：JQ0309003）
B2313（配管用鋼板製突合せ溶接式継手 認証番号：JQ0309003）
表示の範囲はお問い合わせ下さい。
旧 通産省承認：ガス事業法溶接施工法 溶接士資格（ステンレス、アルミニウム）
旧 通産省承認：電気事業法溶接施行法溶接士資格（ステンレス）
（社）日本溶接協会：JIS Z3801（アーク溶接）JIS Z3821（ステンレスTIG）JIS Z3805（チタンTIG）
（社）軽金属溶接構造協会：JIS Z3811（アルミニウムTIG）
（財）日本海事協会：LNG船の溶接法の承認及び溶接士
尚、製造設備、製品等の立合につきましては、下記の諸機関の検査実績があります。御希望があれば、御申し出下さい。
- ロイド船級協会（Lloyd's Resister of Shipping）
- ノルウェー船舶協会（Det Norske Veritas）
- ビューロー・ベリタス国際船級協会（Bureau Veritas）
- エス・ジー・エス（SGS FAR EAST LTD.）
- （財）機械電子検査検定協会（Japan Machinery and Metals Inspection Institute）
- 高圧ガス保安協会
- テュフ・ラインランド
表示

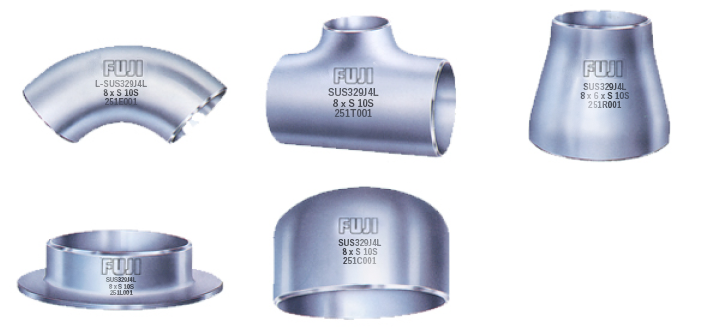

製品は通常、次のようなエッチング表示または、インクスタンプ表示を行います。
| 表示方法 | 製品の材質 |
|---|---|
| エッチング表示 | ステンレス、チタン、ニッケル合金、その他 |
| インクスタンプ表示 | アルミニウム、その他 |
表事例
| FUJI | 当社名略号 |
| L-SUS304W | エルボのロングとショートの別・種類・長手溶接の有無 |
| 8×S10S | 呼び径×スケジュール番号 |
| 99E 1234 | 製造番号 |
| 381061 | 許可番号 |
梱包
管継手の梱包は、次の基準によりますが、特にご指定があれば木箱その他ご指定の梱包をいたします。
| 製品名 | 寸法 | 梱包 | 容姿 |
|---|---|---|---|

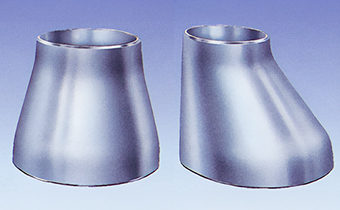

| ・エルボ ・ティー ・レジューサー ・スタブエンド ・キャップ |
主として１2"以下 | ダンボール箱詰 |
|
| ・エルボ ・ティー ・スタブエンド |
主として１4"以上 | クレープ紙による表面保護とゴムパッキンによる端部保護 |
|
| 輸出用梱包 | 全サイズ | 密閉木箱またはトライウール梱包（カードボード＋パレット梱包） |
|

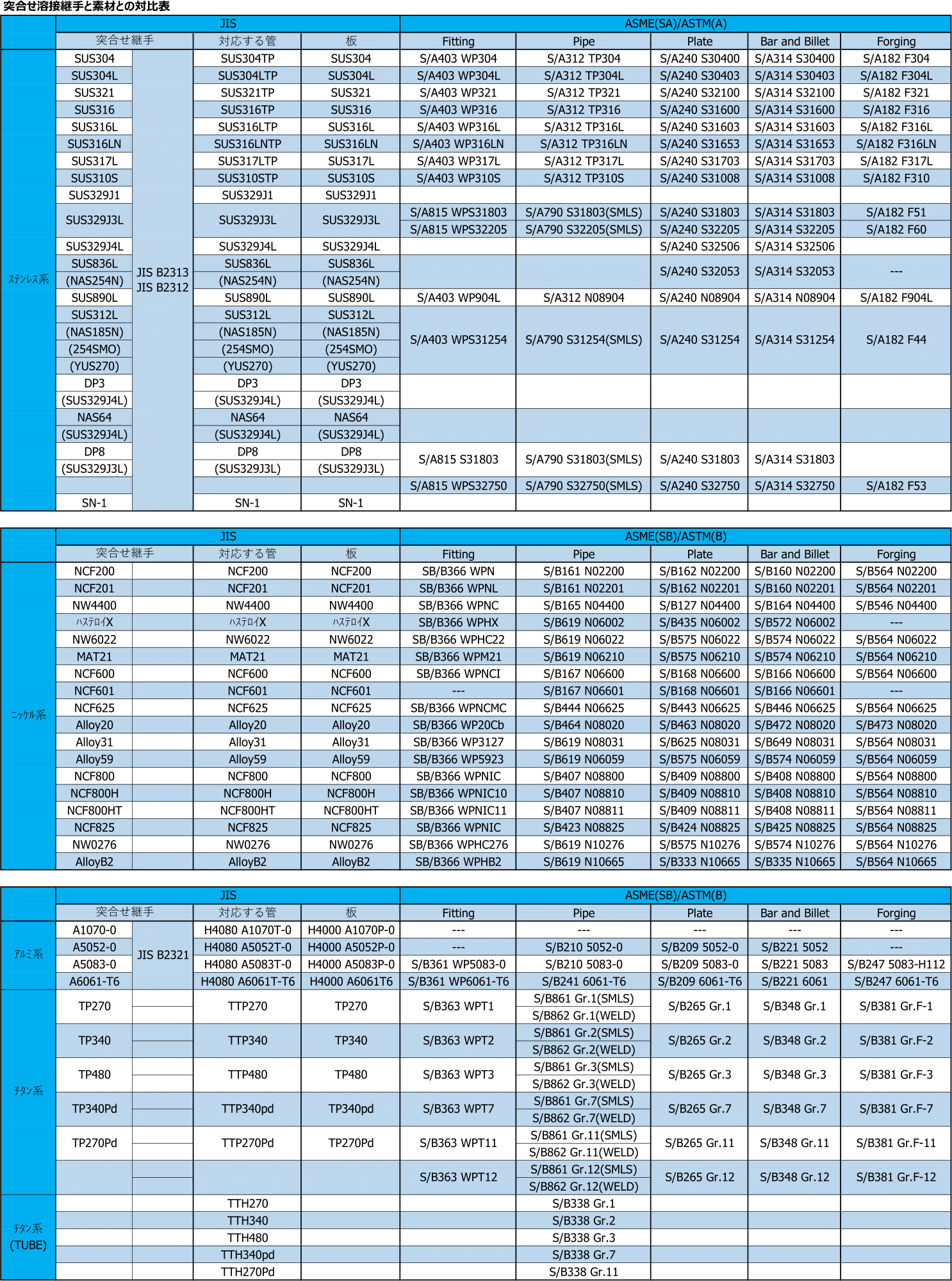

素材と対比表
弊社では下記の材質により継手を製造しています。
素材と対比表についてはこちらのページからPDFでのダウンロードも可能です。

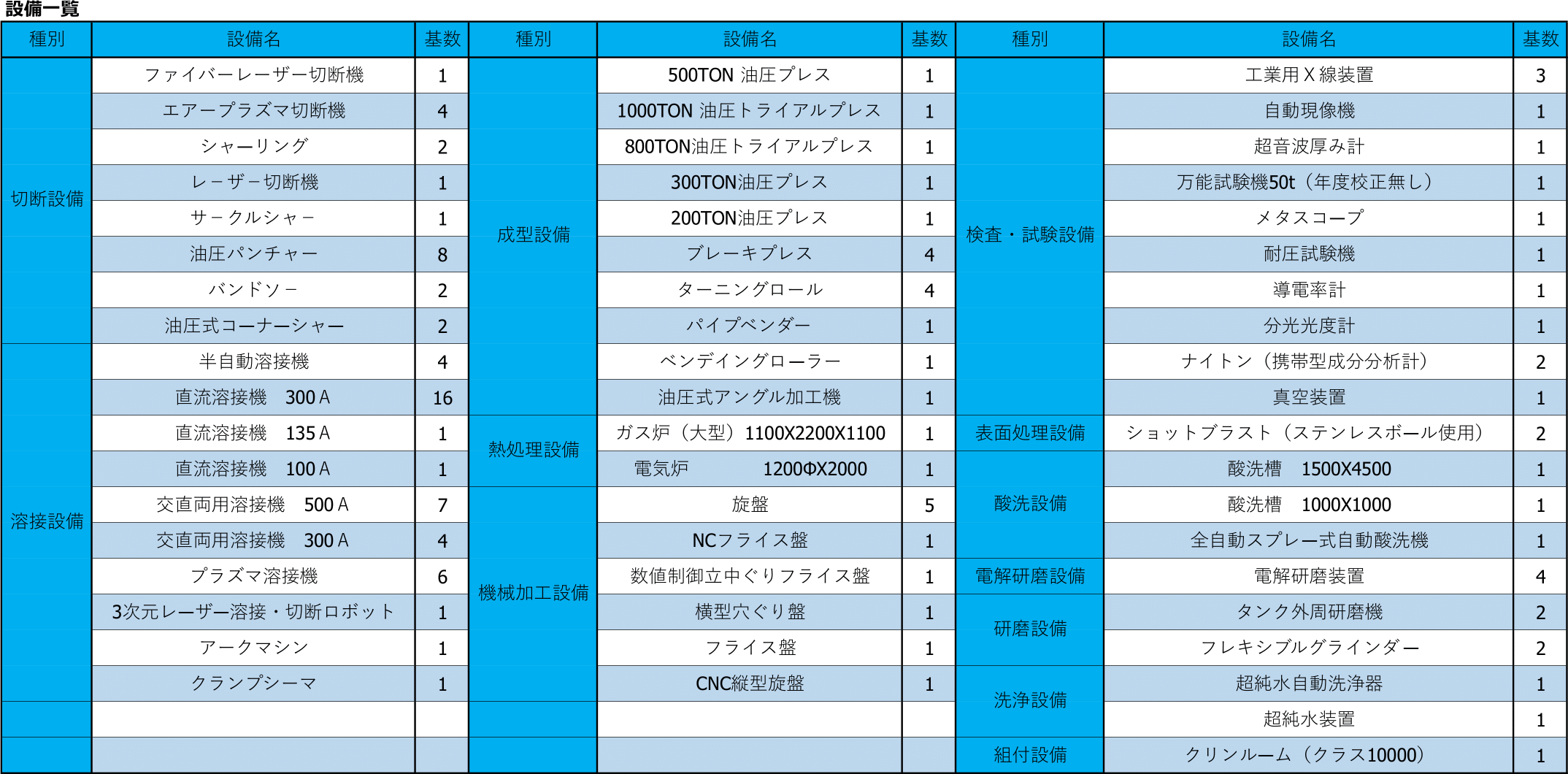

設備
設備一覧についてはこちらのページからPDFでのダウンロードも可能です。
